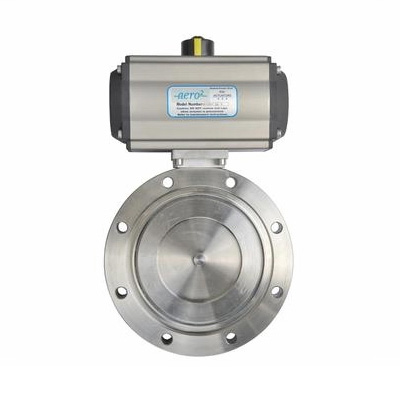

(真空)氣動蝶閥
詳情介紹
(真空)氣動蝶閥產品說明
一、(真空)氣動蝶閥用途和使用范圍
GIQ系列(真空)氣動蝶閥是在1.3×10-5～3×105Pa的真空系統(tǒng)中用來開啟或隔斷氣流的閥門。
GIQ系列(真空)氣動蝶閥主要性能：
● 漏率：≤1.3×10-9Pa.M3/S；
● 適用壓力范圍：1.3×10-5Pa～3×105Pa;
● 工作溫度：氟橡膠-25℃～+150℃；
● 安裝位置：任意；
● 氣源壓力：0.4－0.6Mpa；
● 閥板兩側壓力差與閥門開、關無關；
● 壽命：≥10000次。

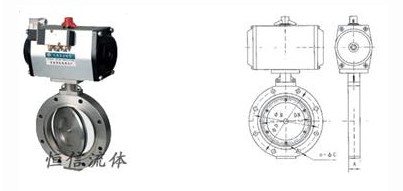

二、(真空)氣動蝶閥外形連接尺寸和性能參數:
| 公稱通徑(DN) | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
| 連接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | ||||
| ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | |
| ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | |
| n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 | |||||
| 適用范圍(Pa) | 105～6.7x10-4 | ||||||||||
| 漏氣率（Pa.L/S) | 6.7X1010-4 | ||||||||||
| 電磁閥電壓（V/HZ） | 220/50 | ||||||||||
| 氣源壓力（MPa） | 0.4～0.6 | ||||||||||
| 法蘭標準 | GB6070.3-85 | ||||||||||
| 安裝位置 | 任意 | ||||||||||
| 介質溫度(℃) | 丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150， | ||||||||||
| 主要件材質 | 閥體、閥板 | 碳鋼（鍍鎳）或不銹鋼 | |||||||||
| 密封件 | 丁腈橡膠或氟橡膠 | ||||||||||
